一、产品概述

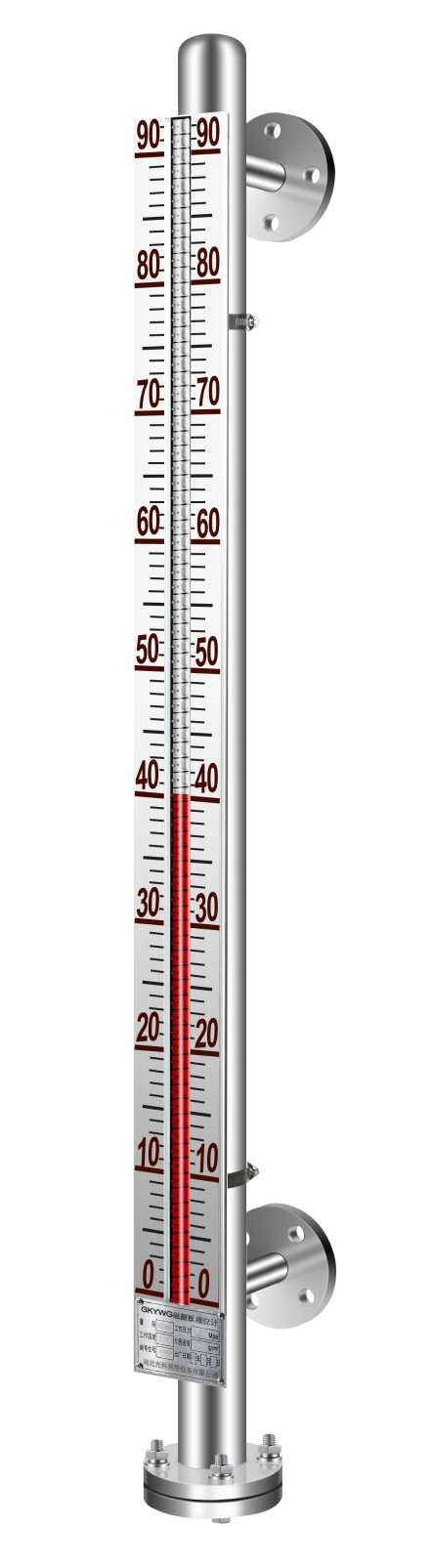

　　GKYWG-57磁浮子液位计是基于磁耦合原理的直读式液位仪表，又被称为磁翻柱液位计或磁翻板液位计。适用于敞开或密闭容器内的液位或界位的测量。根据现行《石油化工储运系统罐区设计规范》SH/T 3007 第6.3.2条"压力储罐液位测量应设一套远传仪表和一套就地指示仪表，就地指示仪表不应选用玻璃板液位计。"的要求，磁浮子液位计已经替代玻璃板液位计，成为液位就地指示仪表的理想选择。
　　磁浮子液位计产品结构合理，显示直观、清晰，并可以选装液位变送器、液位开关实现信号远传功能。该产品已经广泛应用于石油，化工，电力，冶金，食品，制药，造纸，水处理等行业的液位测量与液位过程控制中。

       磁浮子液位计（磁浮子液位仪）分类：

        经济型磁浮子液位计

        高精度型磁浮子液位计

        高压型磁浮子液位计

       （4-20MA信号)磁浮子液位计

        总线485型磁浮子液位计

       可选供电型磁浮子液位计

        双供电型磁浮子液位计

　　二、测量原理
　　磁浮子液位计是以磁性浮子为测量元件。当储罐内液位发生变化时，会使带有永久磁钢的浮子跟随液位移动。浮子的移动将液位变化通过磁性耦合原理线性的传递给指示器中的磁翻柱（板），磁翻柱（板）经过180°旋转使指示颜色发生变化，从而达到指示储罐内液位的目的。
　　三、产品特点
　　◎结构简单、运行稳定
　　◎显示直观、清晰
　　◎介质与指示器、远传单元密闭隔离
　　◎可选装液位变送器或液位开关
　　◎可选装阻尼装置，在进料或排空时避免损伤浮子
　　◎可用于腐蚀、有毒、易燃易爆等危险场所
　　四、安装形式
　　磁浮子液位计有多种安装形式满足用户需求，主要安装形式包括：侧装式、顶装式等。

　　五、主要技术参数

　　六、远传单元
　　1、远传信号变送器检测形式
　　远传信号变送器包括干簧电阻式液位变送器和磁致伸缩液位变送器两种形式。
　　2、干簧电阻式液位变送器
　　远传单元捆绑于测量筒体外侧，当储罐内液位发生变化时，会使带有永久磁钢的浮子跟随液位移动。浮子移动使对应液位值的干簧管受到浮子磁场的作用闭合，阻值及电流发生变化，通过模电转换电路输出4～20mA信号，从而实现液位信号远传的目的。在防爆场合应用时，干簧电阻式液位变送器选用隔爆型壳体。

　　3、磁致伸缩液位变送器
　　远传单元捆绑于测量筒体外侧，远传单元发射电流脉冲沿测量管内的磁致伸缩线形成环形磁场。当储罐内液位发生变化时，会使带有永久磁钢的浮子跟随液位移动。浮子的磁场使磁致伸缩线沿轴向磁化。两磁场叠加处产生扭转脉冲，远传单元检测该脉冲的传送时间经处理器处理后通过模电转换电路输出4～20mA信号，从而实现液位信号远传的目的。在防爆场合应用时，磁致伸缩液位选用隔爆型壳体。

　　4、液位开关

　　5、电气连接

　　七、磁浮子液位计选型表
